TY-HD800

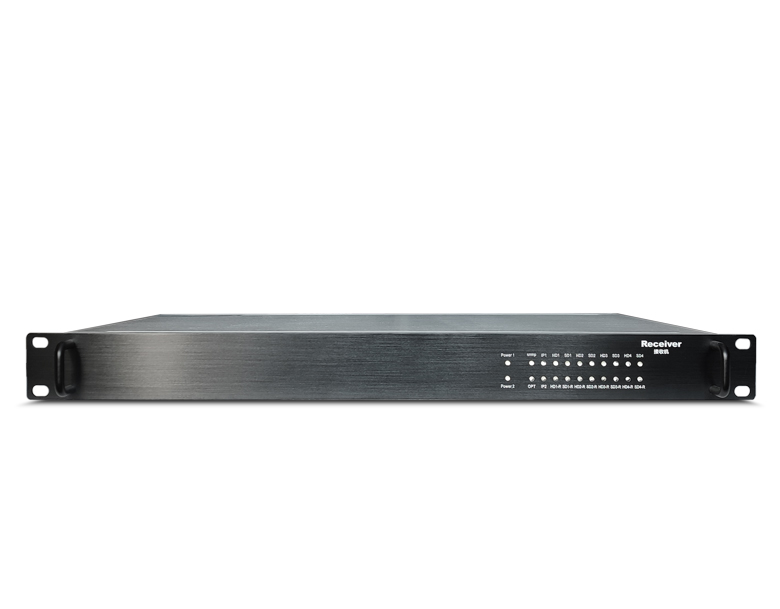

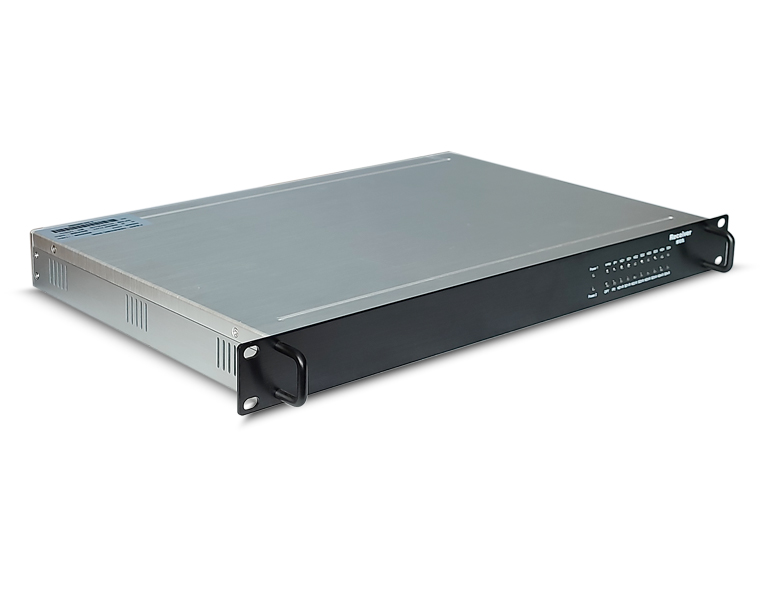

联系我们采用1U,19’标准机架结构，便于设备的安装使用。

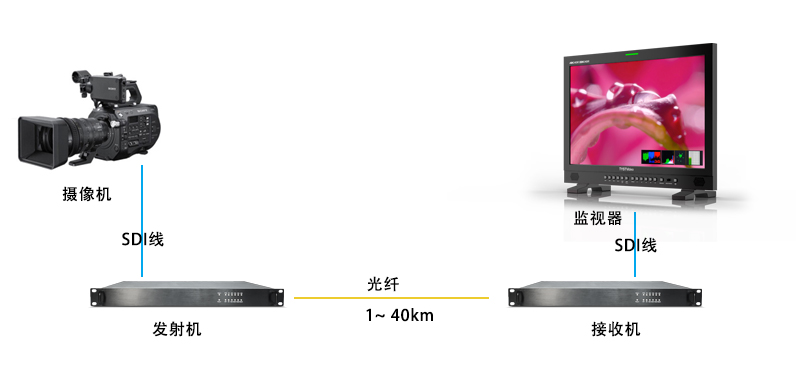

在同一根光纤中传输8路独立的HD/SD-SDI高标清或DVB-ASI接口的TS流信号。
兼容HD/SD-SDI和ASI信号，HD/SD-SDI/ASI信号自适应。
采用特有的帧结构，保证1～8路TS流在发送和接收端一一对应。
支持病理码信号传输。
信号容量大，每路SDI通道最大数据速率可达1.485Gbps，数据传输延迟＜20ms。
完备的物理层复用及高精度的PCR校正，平均PCR抖动保持在30～60ns。
数字化传输符合高质量图像传输的要求，可达到广播级的传输质量。
光接收机具有高的接收灵敏度（－30dBm），保证信号无中继的远距离传输。

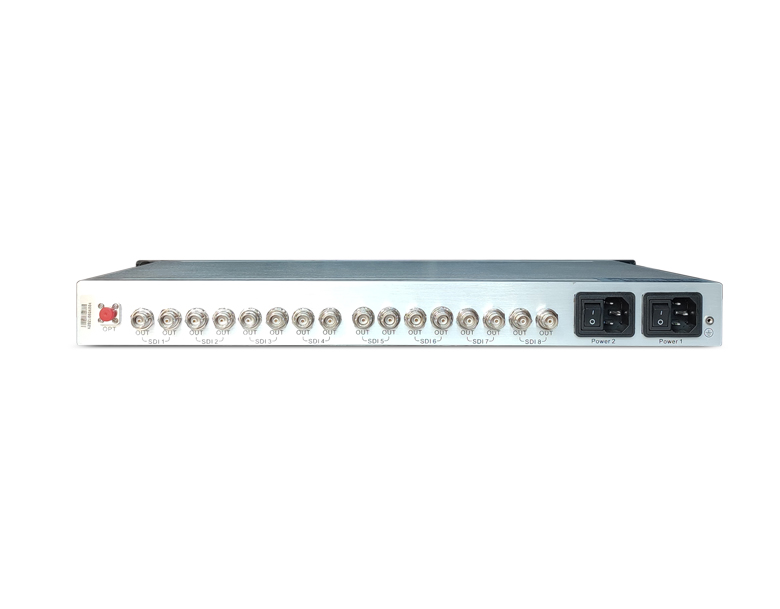

光发送机具有8路环出功能，光接收机具有8路输出和8路路环出。
可插拔双电源带蜂鸣报警，方便维修检测。
3电源AC 220V<20W4工作温度20°C~+70°C5传输距离0~120KM（实际距离根据客户的需求最终确定），标配0-40KM。6光连接器（光纤接口）标配为FC/PC或FC/APC连接器接口（其它类型如SC/PC,SC/APC;ST/PC,ST/APC;MT-RJ,LC/PC;E2000/PC,E2000/APC须订购前沟通联系定做。）7主机尺寸19英寸1U机箱440*300*45mm（不含前后凸起机左右机架螺丝孔挂耳）8存储温度-30°C~+80°C
| 编号 | 参数 | 规格 |
| 视频输入 | ||
| 1 | 输入通道 | 8路HD-SDI/ASI(视频具有环出功能) |
| 2 | 输入电平 | >380mVP-P |
| 3 | 输入自动电缆均衡 | >100m(1485Mbps)(BELDEN8281电缆) >250m(270Mbps)(BELDEN8281电缆) |
| 4 | 输入反射损耗 | >16dB@270Mbps >15dB@1485Mbps >10dB@2.97Gb/s |
| 5 | 阻抗 | 75Ω |
| 6 | 接口类型 | SDI |
| 视频输出 | ||
| 1 | 输出通道数 | 16路HD-SDI/ASI(视频具有双输出功能) |
| 2 | 输出电平 | 800mVP-P ±10% |
| 3 | 上升/下降时间 | <135ps(HD/3G), <800ps(SD) |
| 12 | 拍摄焦距 | 单反横拍28mm广角及以上，F4.0光圈及以上横拍。 |
| 4 | 最大抖动 | <0.1UI@270 Mbps <0.2UI@1485 Mbps <0.3UI@2.97Gb/s |
| 5 | 阻抗 | 75Ω |
| 6 | 接口类型 | SDI |
| 光路参数和物理特性 | ||
| 1 | 光波长 | 1550nm |
| 2 | 发射功率/接收灵敏度 | -5dBm~0dBm -30dBm~-12dBm |
